FANUC A61L-0001-0093 LCD升级替代方案
一、设备现状与原厂参数
FANUC A61L-0001-0093 是发那科数控系统中广泛使用的9英寸单色CRT显示器，主要配套FANUC 0系列、0i系列及OM-D等数控系统。该显示器采用阴极射线管技术，设计寿命约15000小时（3班倒运行约3-5年）。
原厂CRT核心参数
| 项目 | 参数 |
|---|---|
| 型号 | A61L-0001-0093 |
| 显示技术 | 9英寸单色CRT（阴极射线管） |
| 显示颜色 | 绿色/琥珀色单色 |
| 分辨率 | 640×400像素 |
| 信号接口 | HONDA 20针 |
| 电源输入 | DC 24V（来自CNC主机） |
| 功耗 | 25-30W |
| 工作温度 | 0~40°C |
| 安装尺寸 | 标准9英寸CRT安装孔位 |
老化常见故障痛点
使用5年以上设备普遍出现以下问题：
- 亮度衰减：阴极射线管老化导致亮度下降50%以上，白天看不清屏幕
- 聚焦不良：字符边缘模糊、变形，编程时易看错参数
- 闪烁抖动：高压电路老化引起画面不稳定，长时间操作易疲劳
- 高压安全隐患：CRT内部高压包（阳极高压约10-15kV）存在漏电风险
- 完全黑屏：灯丝烧断或高压包损坏，导致设备无法运行
二、LCD替代方案
江图科技提供A61L-0001-0093专用LCD液晶升级模块，采用工业级TFT-LCD显示屏，完美替代原装CRT。
技术优势对比
| 对比项 | 原装CRT | 江图LCD升级 |
|---|---|---|
| 显示技术 | 阴极射线管（已淘汰） | TFT-LCD工业屏 |
| 分辨率 | 640×400 | 800×600（更高清） |
| 亮度 | 200cd/m²（新机） | 350-450cd/m² |
| 使用寿命 | 15000小时 | 50000+小时 |
| 功耗 | 25-30W | 8-12W |
| 工作温度 | 0~40°C | -10~+60°C |
| 安全性 | 高压危险（10-15kV） | 低压安全（DC 24V） |
关键设计要点

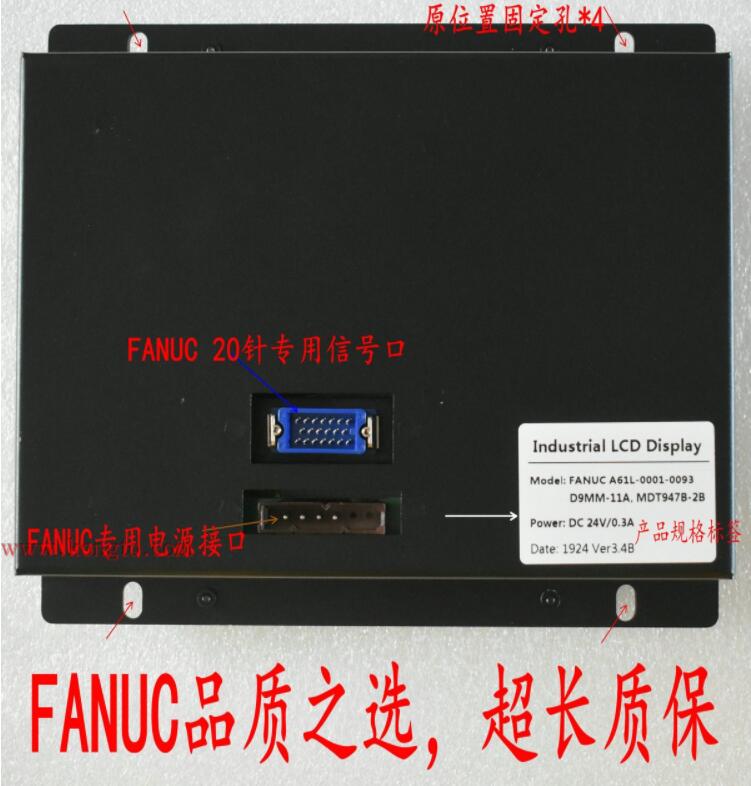

- 信号接口完全兼容：采用原装HONDA 20针接口，直接对接CNC主板，无需改接线
- 安装尺寸一致：外壳尺寸与原CRT 100%匹配，原安装孔位直接固定
- 电源自适应：内置DC-DC转换器，直接使用机床原有DC 24V供电
- OSD菜单调节：支持亮度、对比度、画面位置、自动关屏时间等参数调整
- 宽电压输入：支持DC 12V-24V自适应，兼容不同机型电源波动
三、系统兼容性
本LCD升级方案适用于以下FANUC数控系统：
- FANUC Series 0 / 0-Mate / 0-TMate
- FANUC Series 0i-A / 0i-B / 0i-C / 0i-D
- FANUC Series 16i / 18i / 21i
- FANUC OM-D / OM-C 数控装置
- 配套A61L-0001-0093显示器的所有CNC机床（加工中心、车床、铣床、磨床等）
四、安装流程（约30分钟）
-
断电拆卸

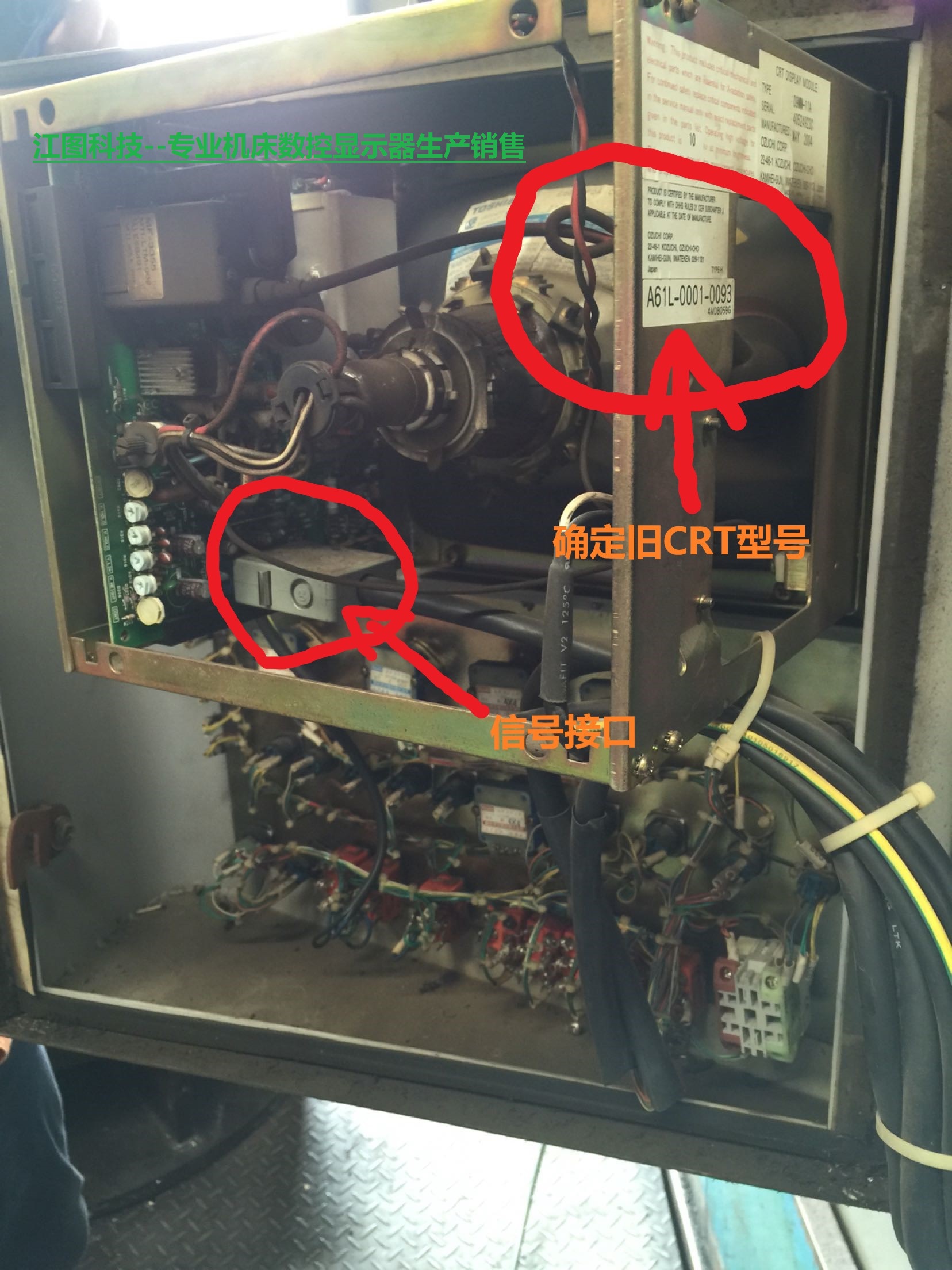

切断CNC系统总电源，拆下CRT显示器外框4颗固定螺丝，拔掉背面HONDA 20针信号线和DC 24V电源线。
-
安装LCD模块
将LCD升级模块放入原CRT安装位置，对齐安装孔位，用原螺丝固定（防呆设计，不会装反）。
-
连接线缆

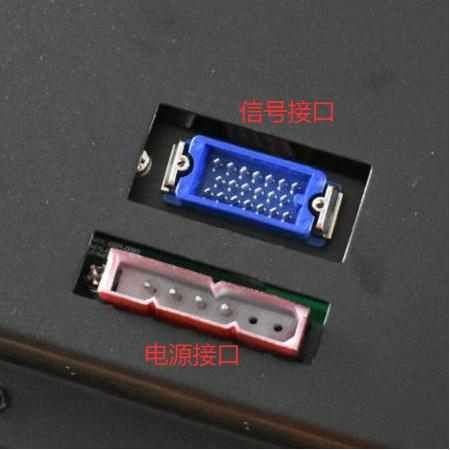

将HONDA 20针信号线插入LCD模块信号口（有防呆卡扣，方向错误无法插入），接通DC 24V电源线。
-
通电调试

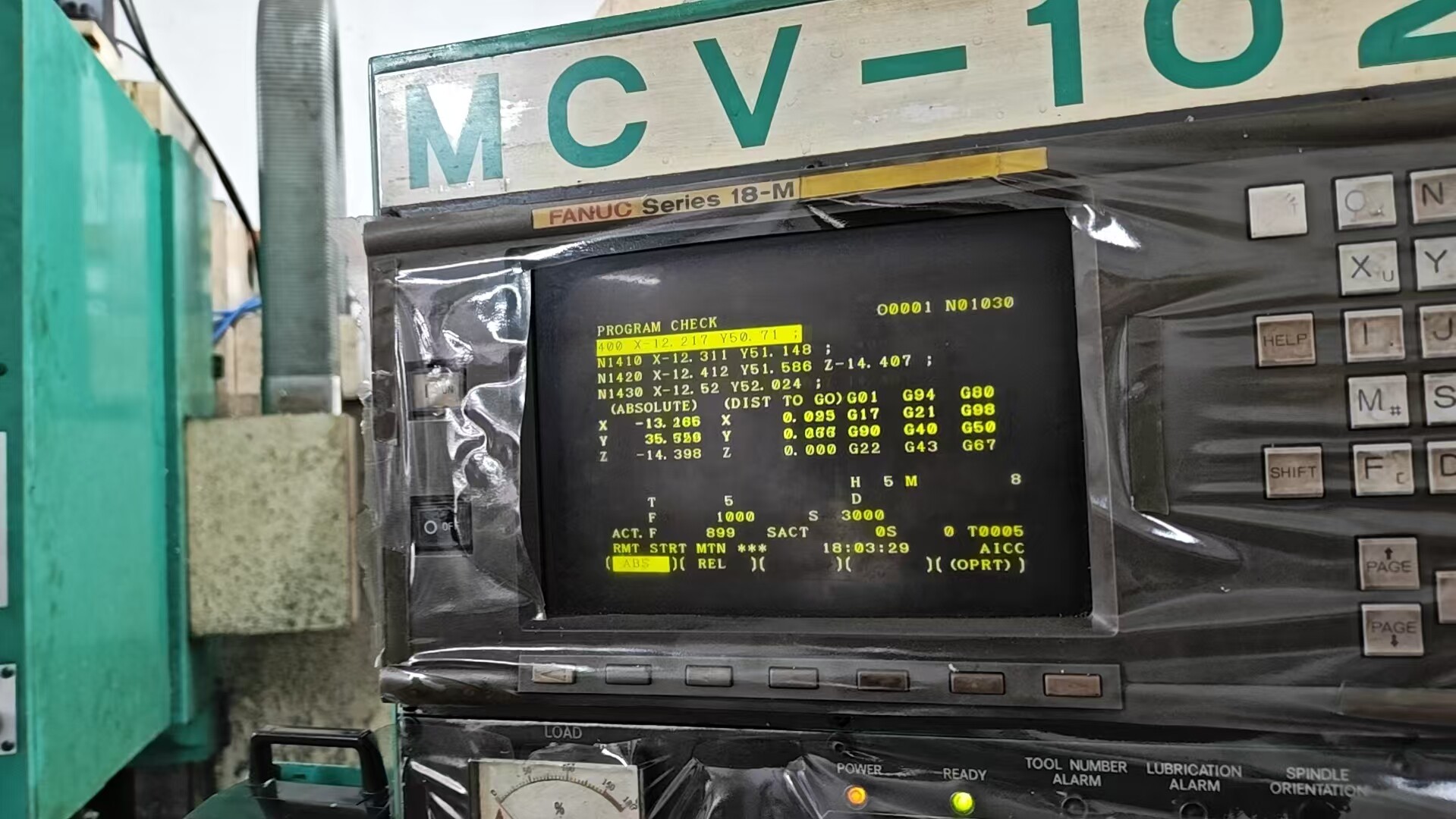

恢复供电，开机后LCD自动显示。通过模块正面OSD按键微调亮度、对比度、画面位置等参数。
⚠️ 注意：整个安装过程无需修改任何CNC系统参数，无需重新校准，不影响机床精度。
五、使用优势与养护建议
核心优势
- 即插即用：无需改动设备结构，30分钟完成升级
- 显示效果提升：亮度高、无闪烁、视角宽，适应各种光照环境
- 能耗降低：功耗仅为原CRT的1/3，减少机床电气柜散热负担
- 使用寿命长：工业级LCD寿命是原CRT的3倍以上
- 无高压危险：整机低压供电，消除CRT高压漏电安全隐患
长期养护建议
- 定期（每6个月）检查信号线接头是否松动
- 保持电气柜通风良好，避免长期高温运行
- 可通过OSD菜单定期校准亮度、对比度
- 如发现显示异常，优先检查HONDA 20针接头是否氧化
六、质保与服务
| 服务项目 | 内容 |
|---|---|
| 质保期 | 2年免费质保（行业最长） |
| 技术支持 | 终身免费电话/远程指导 |
| 退换政策 | 30天无理由退换，不满意全额退款 |
| 物流 | 全国包邮，顺丰次日达 |
| 资料支持 | 免费提供安装视频和图文指南 |
七、相关文章
- FANUC A61L-0001-0074 14英寸CRT显示器LCD升级指南
- FANUC A61L-0001-0086 松下CRT显示器替代方案
- FANUC A61L-0001-0090 9英寸单色显示器升级实战
